Samsung Galaxy V G313 Touchscreen not work solution

Lagi-Lagi dapat pasien langsung dari user samsung galaxy V G313 dengan kasus Touchscreen sama sekali tidak berfungsi. setelah di buka, Pasien yang satu ini ternyata sudah gagal sarvice dari dokter sebelah. Kelihatannya Dokter sebelah telah menggunakan trik dari kasus seperti pada postingan sebelumnya bisa agan buka Disini. namun masih belum berhasil. Langkah selanjutnya periksa dan analisa kembali semua jalur dan arus sesuai dengan postingan sebelumnya, setelah di lakukan analisa ternyata arus VTOUCH  bermasalah, Buang capasitor seperti trik sebelumnya tapi masih sama. Cek sekema, ternyata ada lagi kapasitor yang mengarah langsung dengan Jalur VTOUCH

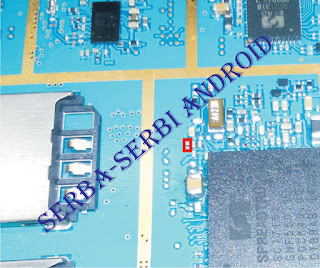

Touchscreen samsung galaxy V G313 not work solution
Buang lagi kapasitor yang mengarah langsung pada VTOUCH lihat pada gambar diatas yang di beri tanda dengan warna merah. Sekarang asus dari VTOUCH kembali normal. maka Touchscreen kembali berfungsi seperti biasa.
Namun Jika dengan cara tersebut masih belum berhasil, besar kemungkinan yang bermasalah adalah arus yang keluar langsung dari CPU. untuk mengatasinya lihat pada gambar di bawah.
Touchscreen samsung galaxy V G313 not work solution
Pada gambar di atas bagian yang berwarna kuning kita buang saja ini bertujuan untuk memutuskan arus VTOUCH yang bermasalah. Jumper VTOUCH seperti pada gambar yang berwarna merah, karena arus VTOUCH telah di putus, maka kita suntikan VTOUCH dari tegangan pada layar yang memiliki arus hampirsama dengan arus yang di butuhkan untuk VTOUCH.
Touchscreen samsung galaxy V G313 not work solution

Mungkin ada yang membutuhkan jalur LCD untuk samsung G313 Bisa agan buka Disini, Atau mungkin ada kasus Samsung G313 Bluetooth dan Wi-Fi tidak Berfungsi bisa agan buka Disini Jika agan ingin lebih lengakpnya lagi silahkan Download Schematicnya Disini
