mengatasi Nokia 105 RM-1134 Jumper Mic

Dapat pasien langsung dari User NOKIA 105 RM-1134 dengan kasus Mic tidak mau bekerja. Setelah di buka ternyata sudah gagal opresi dari rumah sakit sebelah, ada bagian componen yang hilang, mic juga sudah di ganti dengan di jumper.
Gambar1
Langakah pertama yang dilakukan : Cek Mic dulu, pastikan Mic masih normal, Jika masih belum bekerja juga, Coba cek jalur Micnya

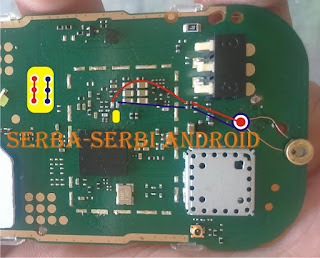

Gambar2
Lihat pada Gambar2, garis merah merupakan jalur Mic positif (+) segangkan garis warna biru adalah jalur mic Negatif (-), Sedangkan yang berwarna kuning merupakan komponen yang sudah hilang akibat operasi gagal yang di lakukan rumah sakit sebelah. langsung di jumper saja komponen yang hilang tersebut mengikuti jalur Mic Positif dan negatifnya, Hasilnya, Buka Nota gan..... Terimakasih kepada rumah sakit sebelah, sudah mau mencabut componen tersebut, jadi ga perlu repot-repot ngambil itu komponen...
